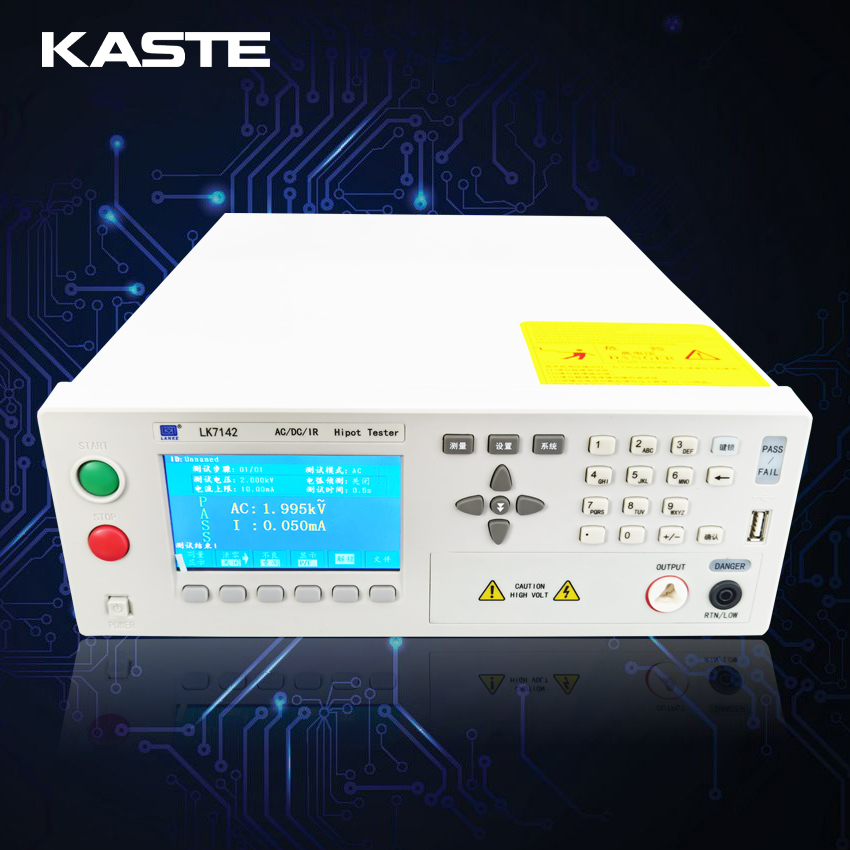

LK7142耐压绝缘测试仪


LK7142交直流耐压绝缘测试仪是一款小功率经济型智能安规测试仪器。体积小、重量轻、外形美观、操作简便。LK7142产品可应用于家用电器、变压器、电气设备、元器件的安全性能检查。

性能特点

  输出功率: AC:5kV/20mA;DC:6kV/10mA

  绝缘电阻测试电压:0.10kV-1.00kV 绝缘电阻测试范围:0.1MΩ-50GΩ

  480×272点,TFT-LCD显示

  快速放电和电弧侦测功能

  999.9秒内任意设定的电压上升时间,测试时间,针对绝缘电阻有可随意设定测试等

待时间

  可存储100文件每个文件可存储100个测试步骤,任意步骤可设定任意测试模式

  新一代面板和简洁的界面操作设计

  锁键盘功能

  PLC接口  RS232通讯接口  USB接口

型号

7142

交流耐压ACW








输出电压

电压范围

AC0.050kV—5.000kV

电压波形

正弦波

失真度

< 3%

工作频率

50/60Hz 可选

频率精度

±1%

输出功率

100VA(5.000kV 20mA)

电压调整率

±(1.0% +50V) (额定功率)

电压分辨率

1V

电压产生方式

DDS 信号源加 AB 类功放

电压输出精度

±(1.0%读数+5V) (空载)



测试电流范围

电流范围

0.001mA – 20.00 mA

短路电流(瞬间)

>40 mA (设定输出电压>500V)

电流分辨率

0.001mA

电流精度

±(2%读数+5 个字)

实际电流

OFF-0.001 mA-20 mA

直流耐压DCW





输出电压

电压范围

DC0.050kV—6.000kV

信号源频率

600Hz

输出功率

60VA(6.000kV 10mA)

电压调整率

±(1.0% +100V) (额定功率)

电压分辨率

1V

电压产生方式

DDS 信号源加 AB 类功放

电压输出精度

±(1.0%读数+5V) (空载)


测试电流范围

电流范围

0.1uA – 10.00mA

电流精度

±(2.0%读数+5 个字)

放电功能

测试结束后自动放电

绝缘电阻IR

输出电压

DC0.050KV – 1.000KV

电压分辨率

1V

电压测试精度

±(1.0%读数+2V)

最大输出电流

10mA

最大输出功率

10VA(1000V/10mA)

输出瞬间短路电流

>20mA(设定输出电压>500V)

负载调整率

≤1%(额定功率)

纹波(1kV

≤3% (1kV,空载)

放电功能

测试结束后自动放电

电阻测量范围

0.01MΩ– 50GΩ





电阻显示量程1000V)

10 mA  0.1 MΩ-0.5 MΩ

2mA 0.5 MΩ-5 MΩ

200uA 5 MΩ-50 MΩ

20uA  50 MΩ-500MΩ

20uA  50 MΩ-500MΩ

2uA  500 MΩ-10GΩ  10G-50GΩ





电阻测量准确度

≥500V 1MΩ– 1GΩ ±(5%读数+10 个字)

≥500V 1GΩ– 10GΩ±(10%读数+10 个字)

≥500V10GΩ-50GΩ±(15%读数+510个字)

<500V 0.1MΩ– 1GΩ±(10%读数+10个字)

<500V 1GΩ– 10GΩ ±(10%读数+10个字)

电流测量准确度

±(1.5%读数+5 个字)(清零后)

电弧侦测功能

AC

1mA – 20mA

DC

1mA – 20mA

比较器

 判别方式

窗口比较方式:(条件 I   < I  (绝缘电阻判别方式一至)


I 下 ON: 当 I 下< Ix < I 上 , PASS;


Ix ≤ I 下 或 Ix ≥ I 上,       FAIL


I 下 OFF: 当 Ix < I 上,     PASS;


Ix ≥ I 上,                FAIL

电流上限设置 I 上

AC0.001mA – 20mA


DC0.1uA – 10mA

电流下限设置 I 下

(LOWER OFF)

AC0.001mA – 20mA


DC0.1uA – 10mA

电阻上限设置

OFF - 0.1MΩ - 10GΩ

电阻下限设置

0.01MΩ– 10GΩ

判别输出

PASS/FAIL LCD 及 LED 分别显示, 声音报警

一般规格

电压上升时间

0.1s – 999.9s

电压跌落时间

0 s – 999.9s, (仅在耐电压 PASS 后)

电压等待时间

0.3s – 999.9s(仅直流耐电压,且满足 上升时间 + 测试时间> 等待时间)

测试时间设定

0.3s – 999.9s(在 TIMER ON 时)

时间准确度

±(0.2%设定值 ± 0.1s)

键盘锁

防止意外修改测试条件,或禁止测试条件被修改

底数清零功能

流过输出线之间的绝缘电阻和分布电容的电流可被清零

启动等待延迟

在开始测试时(按下了 START),先输出高压启动信号,等待一定时间后开始高压输出

电流超量程判断

硬件快速判断绝缘崩溃,比电压采样更快捷安全,减少对产品的冲击损伤

ARC 电弧侦测

采样电流的突变信号,判断回路潜在的隐患及大概的规模

地线电流检测

在意外触电或高压对外壳有漏电时,保护人身安全

报警音量调节

关、高、低

高压指示

窗口指示和 LED 灯指示

文件编程和存储

可编程100个测试文件, 每文件中交流、直流、绝缘电阻可分别设定 100个测试步骤

开机参数保存

设定参数保存为默认参数,下次开机可以自动恢复

控制接口

HANDLER,SINGAL

通讯接口

RS232C,USB

工作温度、湿度

0°C-40°C, £80%RH

工作电源

100V-121V,198V-242V  47.5-63Hz

功耗

≤500VA

尺寸/重量

425mm×115mm×305mm  12Kg
