产品概述

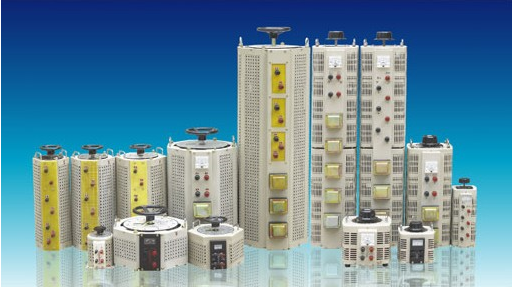

交流调压器具有波形不失真、体积小、重量轻、效率高、使用方便、性能可靠、能长期运行等特点。被列为机电工业第十四批节能产品，用于调压、温控、调速、调光、功率控制等领域，应用十分广泛。TDGC2、TSGC2型调压器外形呈四角形，属新款产品。TDGC2J、TSGC2J型调压器产品外形呈六角形，属老款产品。

调压器的负载功率不是固定的，输出电压调节越低负载功率越小。使用时请注意设备功率一定要在调压器的负载功率范围以内。具体换算方式：调压器负载功率 = 输出电压 X 额定电流

技术性能

工作相数

单相

三相

输入电压

220V±10%

380V±10%

输出电压

0-250V/(可定制0-300V)

0-430V/(可定制0-500V)

工作频率

50Hz/60Hz

效率

>90%

波形失真

无附加波形失真

温升

<60℃

电气强度

2000V/1min

绝缘电阻

单相＞5M ，三相＞2M

规格说明

规格

型号

容量

输入电压

输出电压

电流

重量

单相系列

（新款）

TDGC2-0.5

0.5KVA

220V

0-250V

2A

3.3KG

TDGC2-1

1KVA

4A

5.8KG

TDGC2-2

2KVA

8A

7.9KG

TDGC2-3

3KVA

12A

10.4KG

TDGC2-5

5KVA

20A

14.9KG

TDGC2-10

10KVA

40A

30.8KG

TDGC2-15

15KVA

60A

47KG

TDGC2-20

20KVA

80A

62KG

TDGC2-30

30KVA

120A

96KG

单相系列

（老款）

TDGC2J-5

5KVA

220V

0-250V

20A

21KG

TDGC2J-10

10KVA

40A

46KG

TDGC2J-15

15KVA

60A

66KG

TDGC2J-20

20KVA

80A

90KG

TDGC2J-30

30KVA

120A

135KG

TDGC2J-40

40KVA

160A

151KG

TDGC2J-50

50KVA

200A

160KG

三相系列

（新款）

TSGC2-3

3KVA

380V

0-430V

4A

18.5KG

TSGC2-6

6KVA

8A

24.2KG

TSGC2-9

9KVA

12A

31.5KG

TSGC2-15

15KVA

20A

45KG

TSGC2-30

30KVA

40A

93KG

三相系列

（老款）

TSGC2J-15

15KVA

380V

0-430V

20A

64KG

TSGC2J-20

20KVA

27A

75.5KG

TSGC2J30

30KVA

40A

132KG

TSGC2J-40

40KVA

54A

147KG

TSGC2J-50

50KVA

67A

149KG

 ※ 特殊规格订制，当单相调压器输出电压为0~300V，三相调压器输出电压为0~500V时，调压器容量、体积不变情况下，额定输出电流相应降低。
