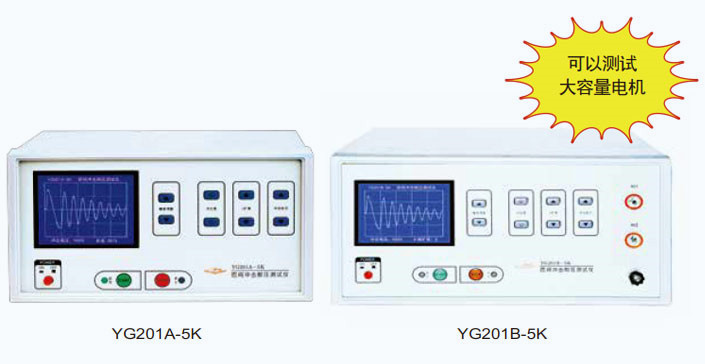

YG201型 脉冲式线圈匝间测试仪
产品简述
YG201A-5K型匝间耐压测试仪采用"冲击波型比较法",将具有规定峰值电压(一般是高于数倍的工作电压)加于被测线圈绕组上,通过比 较两个震荡波形的差异。从而判断线圈匝间绝缘好坏,电晕放电,局部 短路等各种故障均能直观的判断。
两组被测线圈面积误差百分比显示,直观明了,避免了操作人员 在观察波形时的人为误差,又能大大提高操作效率。
性能特点
采用高稳定性高压冲击电源和可控硅模块控制的高压开关器件,大幅度提高了产品的稳定性、可靠性。(完全避免了第一代模拟产品"充气氢闸管"、"示波管"造成的稳定性差,开机预热时间长,寿命短,易老化等问题。)
LCD显示及比较测量波型。避免了CRT(示波管)易老化、亮度低等问题
可有效判断电机或变压器线圈匝间、层间短路,绝缘不良,圈数超差。
电脑控制峰值电压,100V/STEP
采用先进的数字信号处理技术,超强抗干扰能力
技术规格
仪器型号
YG201A-5K
YG201B-5K
脉冲电容量
0.01uF
0.022uF
脉冲峰值电压范围
0~5000V 100V/STEP
峰值电压准确度
±5%
脉冲重复频率
25Hz
测试速度
6次S
波形显示方式
5"LCD
测量方式
双路比较法
触发方式
手控/脚控
测试精度
<5%(1KV-5KV)
工作电源
220V±10% 50Hz
重量
10kg
13kg
体积
320×345×170mm
380×460×195mm
