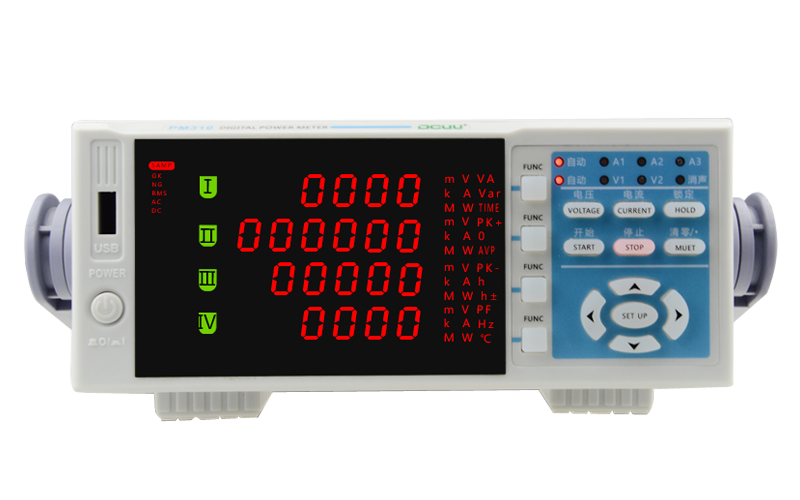

PM310高精度电参数测试仪



 PM310 高精度数字电参数测试仪(0.2级)


产品简述:

   PM310 智能电参数测试仪符合能源之星(ENERGY STAR)测量标准而研发的一款高性价比的测量仪器。主要测量电压V、电流A、功率W、功率因数PF、频率Hz、电能量KWH等参数.具有高精度、宽动态范围、结构紧凑灵巧等特点,是新一代数字化电参数测量仪。主要用于小功率产品、家用电器待机功耗测试。也能满足实验室等部门研发需求。

测量原理:

   电压和电流信号经过取样、放大后经采样保持器送至高速A/D转换器,A/D转换器将转换后的数字信号送给微型计算机,并通过积分的方法,再根据以下公式得出电压真有效值(URMS)、电流真有效值(IRMS)、有功功率(P)和功率因数(PF)。

详细说明:

参数

测量范围

误 差

备注

电压

波峰系数V1=3:40/600

波峰系数V2=6:20/300

DC±(读数的0.1% +量程的0.2% )

0.5 Hz≤f<45Hz±(读数的0.1% +量程的0.2% )

45 Hz≤f≤66Hz±(读数的0.1% +量程的0.1 % )

66 Hz<f≤1kHz±(读数的0.1% +量程的0.2 % )

1 k Hz<f≤2kHz±(读数的0.15% +量程的0.3% )

过载:1.1倍

电流

波峰系A1:0.1mA~200.0mA

A2:100mA~10A

A3:200mA~40A

有功

功率

U*I

DC±(读数的0.1% +量程的0.2% )

0.5Hz≤f<45Hz±(读数的0.3% +量程的0.2% )

45Hz≤f≤66Hz±(读数的0.1% +量程的0.1 % )

66Hz<f≤1kHz±(读数的0.2% +量程的0.2 % )

1kHz<f≤2 kHz±(读数的0.2% +量程的0.3 % )

PF=1.0

功率

因数

0.1 ~ 1

0.5Hz≤f<45Hz±0.01

45Hz≤f≤66Hz±0.01

66Hz<f≤1kHz±0.02

1kHz<f≤2kHz±0.05

频率

0.5 ~ 2kHz

计数方式,0.1%*读数,当信号值大于0.1*当前量程

电能

累计

0~999999 KWH

0~-99999 KWH

DC±(读数的0.1% +量程的0.2% )

0.5Hz≤f<45Hz±(读数的0.3% +量程的0.2% )

45Hz≤f≤66Hz±(读数的0.1% +量程的0.1% )

66Hz<f≤1kHz±(读数的0.2% +量程的0.2% )

1kHz<f≤2kHz±(读数的0.2% +量程的0.3% )

电能计时

99999h

±2秒/小时

测量功能(符号)

面板指示灯

含义

电压(V)

Rms

电压的真有效值

AC

电压的交流成分

DC

电压的直流成分

VPK+

电压的最大值

VPK-

电压的最小值

电流(A)

Rms

电流的真有效值

AC

电流的交流成分

DC

电流的直流成分

VPK+

电流的最大值

VPK-

电流的最小值

功率(W)

W

有功功率

VA

视在功率

Var

无功功率

PF

功率因数

Wpk+

功率的最大值

Wpk-

功率的最小值

输出方式

 电压电流均为浮置输入:

 电压输入阻抗约为2MΩ;1A都暗流输入档阻抗约10mΩ,其他电流输入档抗阻约1mΩ

测量信号最大峰值

 电压电流均为最大量程的1.1倍;

A/D转换

 速率约8K/秒,24位,电压、电流同时采样;

显示更新

 5次/秒

功耗

 <5VA;

仪表工作电源

 AC(85~265)V/50/60Hz或DC(100~300V)

工作环境

 大气压力:(86~106)Kpa;温度(0~40)℃;相对湿度:≤85%RH

仪表体重

 毛重:3KG   净重:2.5KG

仪表尺寸

 宽*高*深:213*104*470mm
