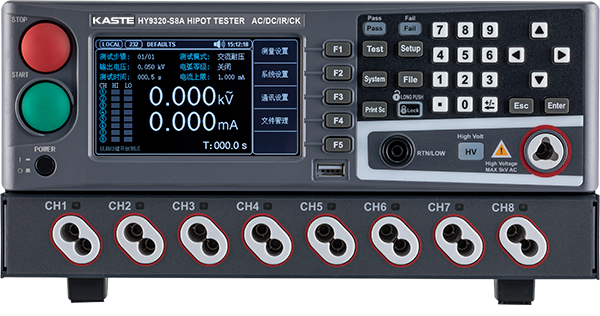

9320S8A八通道耐压绝缘测试仪



简要介绍

HY9320-S8A八路扫描交直流耐压绝缘测试仪是一款多功能智能安规测试仪器。体积小、重量轻、外形美观、操作简便、超高性价比。该产品集电气强度(交/直流耐压)、绝缘电阻等多项测试功能于一体,可广泛应用于家用电器、变压器、电气设备、元器件的安全性能检查。

产品特点

满足CCCIECENVDEBSULJIS等通用安全标准的要求;

采用4.3 TFT-LCD显示,简洁面板操作;

电压缓升、缓降功能。针对绝缘电阻可任意设定测试等待时间;

上下限预置,智能判定,声光报警;

直流耐压测试具有快速放电功能,避免被测物上残余电压造成人员触电危险;

电弧侦测功能;

防电墙技术随时侦测回路,杜绝触电伤害,保障人员安全;

过压、过流保护,电流底数清零功能;

可存储100个测试文件,每个文件可存储20个测试步骤,测试模式可任意组合;

接口丰富,支持SCPIMODBUS两种协议,方便组件自动化测试系统;

自带8路双端扫描接口

接触检查功能

测量应用

自动化测试系统             家用电器       变压器、电机      电气设备    电热器具

照明行业                         新能源汽车     电子元器件        医疗设备    光伏行业

型号

HY9320-S8A

扫描接口

8路双端

接触检查功能

支持

耐电压测试

输出电压

AC

电压范围

0.050kV—5.000kV

电压波形

正弦波

失真度

< 3

工作频率

5060Hz可选

频率精度

±1%

输出功率

100VA5.000kV 20mA

电压调整率

±(1.0%+50V)(额定功率)

DC

电压范围

0.050 kV—6.000kV

信号源频率

600Hz

输出功率

60VA6.000kV 10mA

电压调整率

±1.0% +100V) (额定功率)

电压分辨率

1V

电压输出精度

±(1.0%设定+5V) (空载)

电压测试精度

±(1.0%读数+5V)

电压产生方式

DDS信号源加AB类功放

电流测试范围

AC

电流范围

0.001mA – 20mA

短路电流(瞬间)

>40 mA(设定输出电压>500V)

电流分辨率

0.001 mA

电流精度

±(2.0%读数+5个字)

实际电流

OFF, 0.001 mA-20mA

DC

电流范围

0.1uA – 10.00mA

电流精度

±(2.0%读数+5个字)

放电功能

测试结束后自动放电

绝缘电阻测试

输出电压

0.050kV – 2.500kV(可选配5.00kV

电压分辨率

1V

电压测试精度

±(1.0%读数+2V)

最大输出电流

10mA

最大输出功率

25VA2500V/10mA

输出瞬间短路电流

>20mA(设定输出电压>500V)

负载调整率

≤1%(额定功率)

纹波(1kV

≤3% (1kV,空载)

放电功能

测试结束后自动放电

电阻测量范围

0.1MΩ– 10GΩ

电阻显示量程

(1000V)

10mA    0.1 MΩ-0.5 MΩ

2mA     0.5 MΩ-5 MΩ

200uA   5 MΩ-50 MΩ

20uA    50 MΩ-500 MΩ

2uA     500 MΩ-10GΩ

电阻测量准确度

≥500V

1MΩ– 1GΩ  ±(5%读数+5个字)

1GΩ– 10GΩ ±(10%读数+5个字)

< 500V

0.1MΩ– 1GΩ±(10%读数+5个字)

1GΩ– 10GΩ 仅供参考无精度要求

电流测量准确度

±(1.5%读数+5个字) (清零后)

电弧侦测

测量范围

AC

OFF1-9

DC

OFF1-9

比较器

判别方式

窗口比较方式

I ON: 当I< Ix < I PASS

Ix ≤ I Ix ≥ I上,FAIL;(条件I < I上)

I OFF: 当Ix < I上,PASS;当Ix ≥ I上,FAIL

绝缘电阻判别方式同上

电流上限设置I

AC

0.001mA – 20mA

DC

0.1uA – 10mA

电流下限设置I

(LOWER OFF)

AC

0.001mA – 20mA

DC

0.1uA –10mA

电阻上限设置

OFF,  0.1MΩ - 10GΩ

电阻下限设置

0.1MΩ– 10GΩ

判别输出

PASS/FAIL LCDLED分别显示, 声音报警

参数设定

电压上升时间

0.1s – 999.9s

电压跌落时间

0 s – 999.9s(仅在耐电压PASS后)

电压等待时间

0.3s – 999.9s  (仅直流耐电压,且满足 上升时间 + 测试时间> 等待时间)

测试时间设定

0.1s – 999.9s (在TIMER ON时)

时间准确度

±0.2%设定值 ± 0.1s

测量功能

键盘锁

防止意外修改测试条件,或禁止测试条件被修改

底数清零功能

流过输出线之间的绝缘电阻和分布电容的电流可被清零

启动等待延迟

在开始测试时(按下了START),先输出高压启动信号,等待一定时间后开始高压输出。

电流超量程判断

硬件快速判断绝缘崩溃,比电压采样更快捷安全,减少对产品的冲击损伤

ARC电弧侦测

采样电流的突变信号,判断回路潜在的隐患及大概的规模

地线电流检测

在意外触电或高压对外壳有漏电时,保护人身安全

报警音量调节

关、低、中、高

高压指示

窗口指示和LED灯指示

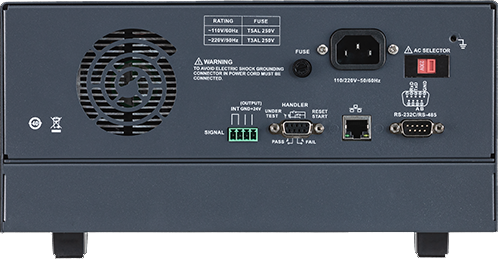

存储与接口

文件编程和存储

可编程100个测试文件, 每个文件可以有20个测试项目。

USB HOST接口

有(最大支持128G

开机参数保存

设定参数保存为默认参数,下次开机可以自动恢复。

控制接口

HANDLERSINGAL

通讯协议

SCPIModbus RTU

通讯接口

RS232CLAN,可选配RS485

订货信息

标准配件

HY900R: 高压测试夹一副

HY900B: 高压测试棒

HY106RS232通讯电缆

HY917A:耐压测试线 X2

HY913A:耐压测试线 X8 (HY9320-S8A
