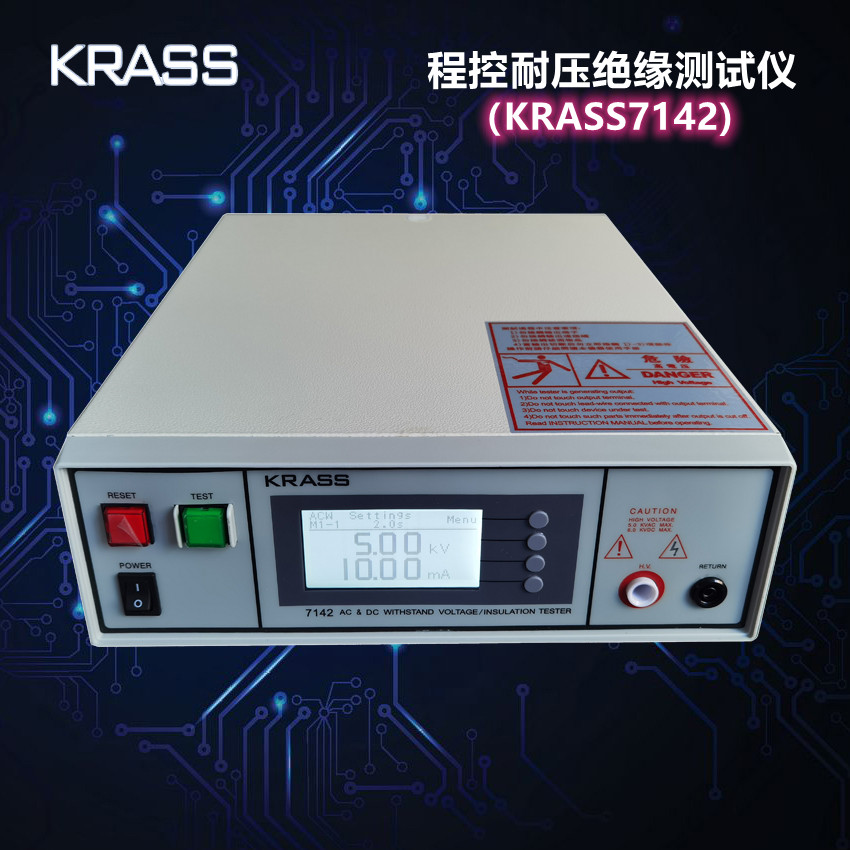

7142交/直流耐压&绝缘测试仪



KRASS7142 /直流耐压&绝缘测试

 应用领域:

    适用于家电产品,电脑周边设备,电机产品,通信产品,灯饰产品,小家电制品,照明设备,电子零组件,变压器,马达,压缩机,电热管,电线,电缆以及强电系统的安全耐压和漏电流的测试。可实现多台供连机同步测试功能,亦可通过远端控制(RS232或PLC远端控制介面),满足自动化测试,提高生产效率。同时也是科研实验室、技术监督部门不可缺少的耐压试验设备。

 产品特点:

 ●大型128×64 Graphic LCD 显示器

 ●三种测试功能可供选择:ACW, DCW, IR

 ●七种测试顺序可供选择:Wac、Wdc、IR、Wac-IR、Wdc-IR、IR-Wac、IR-Wdc

 ●内建10组程序储存、每一组可设定3个测试步骤,可进行步骤间的连续测试

 ●快速放电功能,可于0.2秒将被测物上的电能放完,确保人员安全

 ●防高压触电功能,当人体误触时可立即中断输出

 ●具有电弧侦测功能(ARC),按1-9级

 ●电压按设定时间梯度上升,可分析击穿点

 ●开机自我检测功能的测试,可于测试前进行判定各项测试功能是否正常

 ●时间与日期的设定,可设定校正时间及预警时间提醒使用者

 ●内建PLC Remote遥控界面,键盘锁定及安全锁定功能

 规格型号:

型号

交流耐压/ACW

直流耐压/DCW

绝缘阻抗/IR

7142

5KV/AC,20mA

6KV/DC,7500µA

1KV/DC,9999MΩ

 详细说明:


范围

分辩率

准确度

 交流耐压测试(AC WITHSTAND VOLTAGE)

 输出规格

 5KV/AC,20mA

 输出频率

 50Hz/60Hz ±100ppm,可选择

 输出波形

 正弦波 ,THD.<2%

 输出调整率

 ±(1% + 5V), 空载至满载

 输出电压

 0 - 5.00KV AC

 0.01

 ±(2%设定值+5V)

 输出频率

 50Hz/60Hz ±100ppm,可选择

 输出波形

 正弦波THD<2%,在电阻负载下测量   波峰因数(Crest Factor)>1.3<1.5

 输出调整率

 ±(1% + 5V), 空载至满载

 设定

 漏电流上限

 0 - 20.00mA

 0.01mA

 ±(2%设定值+2个字)

 漏电流下限

 0 - 9.999mA

 0.001mA

 ±(2%设定值+2个字)

 缓升时间

 0.1 - 999.9sec

 0.1sec

 ±(0.1%+ 0.05sec)

 缓降时间

 0,1 - 999.9sec

 0.1sec

 测试时间

 0,0.4 - 999.9sec

 0.1sec

 ±(0.1%+ 0.05sec),(0=连续测试)

 电弧侦测(ARC)

 0, 1 - 9范围 (0=OFF, 9=灵敏度最高)

 直流耐压测试(DC WITHSTAND VOLTAGE)

 输出规格

 6KV/DC,7500µA

 输出电压

 0 - 6.00KV DC

 0.01KV

 ±(2%设定值+5V)

 输出纹波

 <5%(6KV/7500µA)

 设定

 漏电流上限

 0 - 7500µA

 1µA

 ±(2%设定值+2个字)

 漏电流下限

 0 - 999.9µA

 0.1µA

 ±(2%设定值+2个字)

 缓升时间

 0.1 - 999.9sec

 0.1sec

 ±(0.1% + 0.05sec)

 缓降时间

 0,1 - 999.9sec

 0.1sec

 测试时间

 0,0.4 - 999.9sec

 0.1sec

 ±(0.1% + 0.05sec),(0=连续测试)

 电弧侦测(ARC)

 0, 1 - 9 范围 (0=OFF, 9=灵敏度最高)

 放电时间

 ≦ 200 msec

 绝缘电阻测试(INSULATION RESISTANCE)

 输出规格

 1KV/DC,9999MΩ

 输出电压

 30 - 1000V DC

 10V

 ±(2%设定值+5V)

 设定

 阻值上限

 0,1 - 9999MΩ

 1MΩ

±(2%设定值+2个字)at 500-1000VDC,1-999MΩ

 阻值下限

 1 - 9999MΩ

 1MΩ

±(5%设定值+2个字)at 500-1000VDC,

1000-9999MΩ

 ±(8%设定值+2个字)at 30-499VDC,1-999MΩ

 缓升时间

 0.1 - 999.9sec

 0.1sec

 ±(0.1% + 0.05sec)

 缓降时间

 0,1 - 999.9sec

 0.1sec

 测试时间

 0,0.5 - 999.9sec

 0.1sec

 一般规格(GENERAL)

 输入电压(AC)

 115/230Vac±15%, 50/60Hz ± 5%, Fuse 3.15A

 PLC远端控制

 输入: Test , Reset , Memory1.2.3 , Interlock

 输出: Pass , Fail , Processing , Reset-Out

 通讯接口

 RS232接口(选配)

 存储

 10 组, 3步/组

 显示器规格

 128×64 LCD显示

 键盘锁

 预防参数的随意改动

 校准

 面板输入软件较正

 检查

 开机自检功能是否正常

 告警音量设定

 范围: 0-9, 0=OFF, 1为最小音量, 9 为最大音量

 使用环境

 0-40℃, 20-80% RH

 尺寸/重量

 89mm高X280mm宽X390mm深/12KG

本公司保有规格变更权利,规格变更时,恕不另行通知,本公司接受特殊规格订制。
