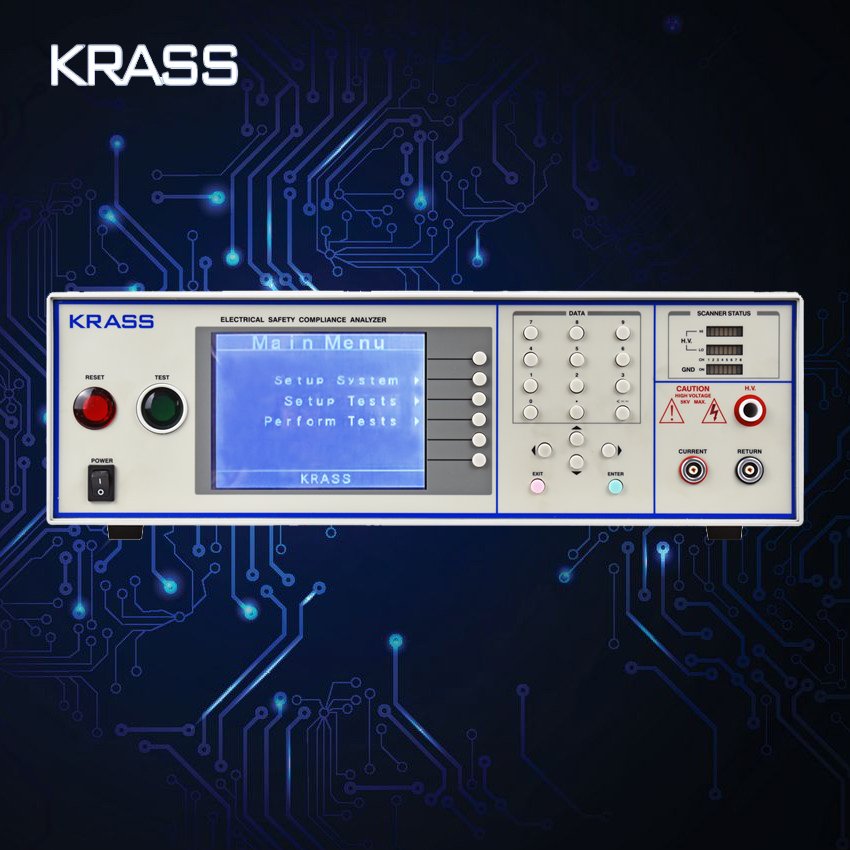

7742程控安规综合分析仪



 KRASS7742 程控电器安规综合分析

  产品特点:

 ●全新六合一功能包含 (ACW,DCW,IR,GB,LLT,RUN TEST)

 ●超大型320×240 Graphic LCD 窗口

 ●内建50组程序记忆、每一组30个测试步骤,可于一次设定连续测试

 ●同一画面下显示所设定的所有测试设定参数或量测数值

 ●具有快速放电线路,可设定校正日期-时间的预警功能

 ●可外接标准RS232/485通讯接口,通过软件可在电脑界面控制

 ●可选配遥控器接口、报警灯接口

 ●接触电流可量测 AC/DC/AC+DC,满足医疗设备IEC 60601 标准要求

 ●接触电流量测频宽 DC - 1MHz,符合 IEC60990 接触电流测试规范

 ●可执行热态 (动态) 耐压测试 (Hot Hipot),满足 IEC 60335-1 标准要求

 ●可选配(低压启动测试)单元,进行七合一功能测试

 功能说明:

交流耐压测试

0-5000V AC ,0.000-40.00mA

直流耐压测试

0-6000V DC ,0.0-20000uA

绝缘电阻测试

0.5-1000VDC ,0.05-50000 MΩ

接地电阻测试

1.00–40.00A ,0–600mΩ

泄漏电流测试

0.0-277.0V AC ,0.0-6000µA

功率测量测试

0.0-277.0V AC ,0.0-4200 W

低压启动测试

(选配功能)

 规格参数:


范围

分辨率

准确度

  交流耐压(AC WITHSTAND VOLTAGE)

  输出电压,V AC

0-5000

1

±(2%设定值+5V)

  电流,上/下限mA (Total)

0.000-9.999 (0=F)

0.001

±(2%设定值+2个字)

10.00-40.00

0.01

  电流,上/下限mA(Real)

0.000-9.999

0.001

±(3%设定值+50µA)

10.00-40.00

0.01

  缓升时间,second

0.1-999.9

0.1

±(0.1%+0.05sec)

  缓降时间,second

0.0-999.9

  测试时间,second

0, 0.4-999.9(0=连续)

  Arc 侦测

  1–9档 (9 为最灵敏)

  频率

  50Hz/60Hz ±0.1%, User Selection

  波形

  正弦波 ,THD.<2% (阻性负载), Crest Factor = 1.3 - 1.5

  输出调整率

  ±(1% output + 5V), 从空载至满载

  直流耐压(DC WITHSTAND VOLTAGE)

  输出电压,V DC

0-5000

1

±(2%设定值+5V)

  上/下限电流,µA

0.0-999.9

0.1

±(2%设定值+2个字)

1000-20000

1

  缓升时间,second

0.4-999.9

0.1

±(0.1%+ 0.05 sec)

  缓降时间,second

0.0, 1.0-999.9

0.1

±(0.1%+ 0.05 sec)

  测试时间,second

0, 0.3-999.9(0=连续)

0.1

  缓升上限电流

  >20 mA peak maximum, ON/F User Selection

  充电电流下限

  0.0-350.0 µA DC or Auto Set

  放电时间

  ≦ 200 msec

  最大容性负载

  1µF < 1KV 0.08µF < 4KV

  0.75µF < 2KV 0.04µF < 5KV

  0.5µF < 3KV

  Arc 侦测

  1–9档 (9 为最灵敏)

  纹波

  <4 %(5KV/20mA 阻性负载时)

  绝缘电阻(INSULATION RESISTANCE)

  输出电压,V DC

50-1000

1

±(2%设定值+ 2个字)

  上/下限阻值,MΩ

0.05-99.99(HI–Limit:0=F)

0.01

同电阻测量准确度

100.0-999.9

0.1

1000-50000

1

  缓升时间,second

0.1–999.9

0.1

±(0.1%+ 0.05 sec)

  缓降时间,second

0=F, 1.0-999.9

  测试时间,second

0, 1.0-999.9(0=连续)

  充电电流下限,µA

  0.000-3.500 or Auto Set

  充电电流

  Maximum >20mApeak

  接地电阻(GROUND BOND)

  输出电流,Aac

1.00–40.00

0.01

±(2 %设定值+ 2个字)

  输出电压,Vac

3.00–8.00

0.01

±(2 %设定值+ 3个字)

  上/下限电阻值,mΩ

0–150 (30.01-40.00A)

1

1.00-2.99A,±(3 %设定值+ 3个字 )
 3.00-30A,±(2 %设定值+ 2个字 )
 3.00-40A,±(2 %设定值+ 2个字 )

0–200 (10.01-30.00A)

0–600 (1-10.00A)

  引线电阻补偿,mΩ

0-200

1

±(2 %设定值+ 3个字)

  测试时间,second

0, 0.5-999.9(0 = 连续)

0.1

±(0.1% + 0.05 sec)

  频率,Hz

  50Hz/60Hz ±0.1%, 可选择

  输出调整率

  ± (1% 输出值 + 0.02A)

  泄漏电流测试(LEAKAGE CURRENT TEST)

  频率范围

  DC-1MHz

  电压,Vac

0.0-277.0

0.1

±(1.5%设定值 +0.2V)

  上/下限电流,µA

0.0-999.9

0.1

±(1.5%设定值+3个字)

1000-6000

1

±(2%设定值+3个字)

  测试时间,second

0, 1.0-999.9(0=连续)

0.1

±(0.1% +0.05 sec)

  模拟阻抗电路

  准确度: 电阻 ±1% 电容 ±5%

  被测物输入功率

  0-277.0V, 单相, 0-15.0A 最大

  输出保护

  短路电流 23A, <3sec, 突入电流68A 响应时间 1m sec

  符合标准

 A UL544 Non Patient, UL484, IEC60598, UL1363

 B UL544 Patient Care

 C UL2601-1, IEC60601-1, EN60601-1

 D UL1563

 E UL60950, IEC60950, IEC61010-1, IEC60335-1, IEC60990 Fig4 U2

 F IEC60990 Fig5 U3

 G IEC60990 Fig3 U1

  功率测量(MEASUREMENT)

  上/下限电压,Vac

0.0-277.0

0.1

±(1.5%设定值+0.2V), 30.0-277V

  上/下限电流,Aac

0.00-15.00

0.01

±(2.0%设定值+2个字)

  上/下限功率,Wac

0-4200

1

±(5.0%设定值+3个字)

  上/下限功率因数

0.000-1.000

0.001

±(8%设定值+2个字)

  延迟时间,second

0.2-999.9

0.001

±(0.1%设定值+0.05 sec)

  测试时间,second

0, 0.1-999.9(0=连续)

0.1

  输出保护

  短路电流 23A, <3 sec, 突入电流68A 响应时间 1m sec

  共同规格(GENERAL)

   输入电压(AC)

 115/230Vac ±15%, 50/60Hz ±5%, Fuse 10A

   存储

 内建50组程序记忆、每一组30个测试步骤,可于一次设定连续测试

   键盘锁

 预防参数的随意改动

   检查

 开机自检功能是否正常

   工作环境

 0-40℃, 20-80%RH

   尺寸/重量

 宽430x高133x深500mm,30Kg

 ※本公司保有规格变更权利,规格变更时,恕不另行通知。
