三相程控变频电源您现在所在的位置 : 首页 >> 产品中心 >>  变频电源系列 >>  三相程控变频电源

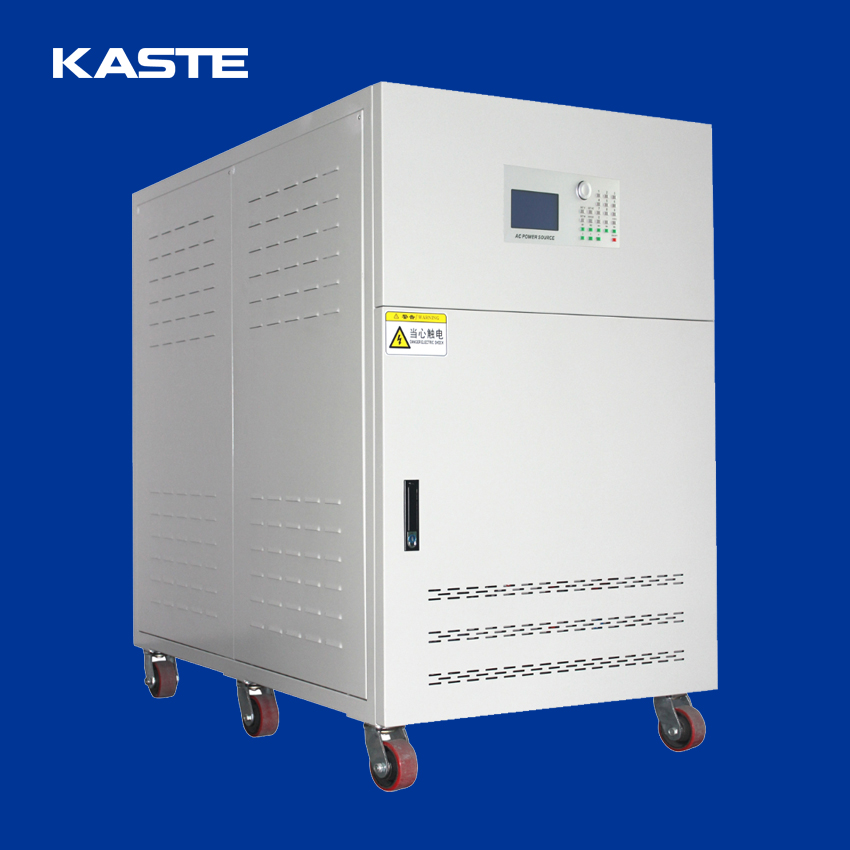

100-150KVA三相程控变频电源



 三相变频电源100KVA/120KVA/150KVA

 产品特点:

■采用先进的直接数字频率合成器(DSP)波形产生技术,使输出频率稳定度高,连续性好、测量精度高。

■按键带飞梭操作简单极极具人性化,240*128液晶屏显示,各参数显示一目了然。

■具有5组记忆,可以将常用的参数(电压V、频率F)存储,方便使用时调用。

■一次可执行20组不同电压、频率,并可连续做999次循环测试,每次循环时间可达9999秒。

■提供智能化PC机监控系统,标配 RS232/RS485通讯接口,指令执行时间小于10mS

■电压Vrms,电流Irms,有功功率W,频率Hz,功率因素PF等值同时显示。

■具有100%加载卸载,稳压反应时间在20ms以内。

■输出线电压0-260.0V0-520.0V

■输出电压0-150.0V0-300.0V

■输出频率40-400Hz

■输入输出完全隔离。

 适用场合:

电力、通讯、科研机构、能源、电子电器制造、国防军工,实验室,航空(400HZ),家电出口检测

 原理方框图:

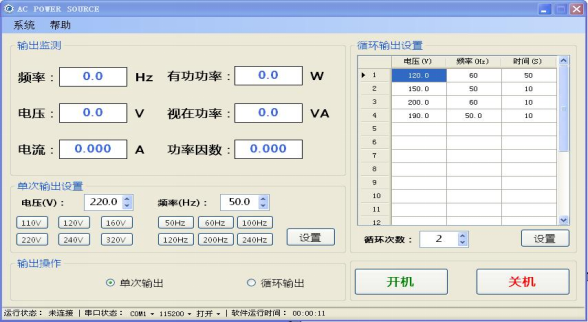

 软件操作界面:






 规格参数表:

型号

KS-33100T

KS-33120T

KS-33150T

容量

100KVA

120KVA

150KVA

制作方式

 IGBT/PWM脉宽调制方式

输入

相数

 三相(34线+G)

电压

 380V±10%

频率

 50Hz或60Hz ±5%

输出

相数

 相(34线+G)

电压

 低档L: 相电压0~150V, 线电压0~260V

 高档H: 相电压0~300V, 线电压0~520V

频率

 40HZ-120Hz(120Hz-400Hz选购)

低档L

277.6A

333.2A

416.6A

高档H

138.8A

166.6A

208.3A

显示LED

 240*128液晶屏显示,电压、电流、频率、功率、功率因数

电源调整率

 0.10%

负载调整率

 0.50%

总波形失真

 1%(纯阻性负载)

频率稳定度

 0.01%

电压解析度

 0.1V

频率解析度

 分辨率0.1HZ

电流解析度

 0.1A

测量精确度

电压

 0.5%FS+5dgt

电流

 0.5%FS+5dgt

功率

 0.5%FS+5dgt

设定精确度

频率

 0.01%FS+5dgt

电压

 1%FS

频率

 0.1%FS

快捷组

 共5组,每组可记忆电源,频率值,可方便调用

电脑存储组数

 20组不同电压、频率,可连续999次循环,每次循环时间达9999秒

通讯接口

 RS232RS485(选配)

保护

 过流过温过载短路

输入接线方式

 接线排

输出接线方式

 接线排

冷却方式

 风扇冷却

运行环境

 温度:0-40℃湿度:20-80%RH

重量

530Kg

570Kg

630Kg

尺寸

1050*860*1300mm

1500*860*1435mm

本公司保有规格变更权利,规格变更时,恕不另行通知,本公司接受特殊规格订制。
